MRI磁屏蔽工程施工
一、 概述

   根据用户提出的技术要求，依据国家有关标准和规范，结合所建屏蔽室系统运行特点进行总体设计。总体设计方案必须安全******，确保系统安全******的运行。******屏蔽室场地工作人员的身心健康，延长屏蔽室系统的使用寿命。通过采用******产品和******工艺，为核磁设备、以及工作人员创造一个安全、******美观、舒适的工作场地。

GB12190-90 《高性能屏蔽室屏蔽效能测量方法》    《综合医院建筑设计规范》 三、磁屏蔽室安装方案  屏蔽机房主体支撑结构

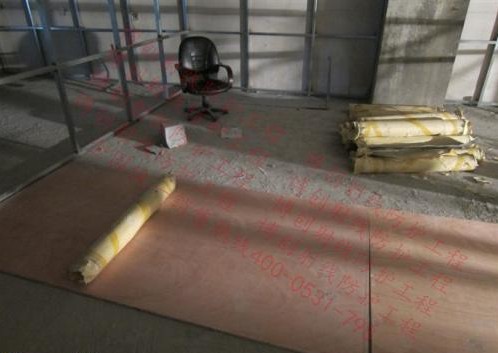

1、在安装屏蔽层之前首先搭建龙骨框架，木龙骨架材料采用30*60规格，木龙骨落地力点应借助建筑墙体，从而减少整个楼层载重负荷。龙骨转接安装点与建筑墙体接触点需固定。顶部龙骨的固定采用吊拉的方式，此项屏蔽室龙骨顶部安装方法针对机房面积超过30平方米或跨度超过6米以上机房，小于此规格的机房，顶部龙骨则采用挑梁的方式，挑梁支撑力点着地。

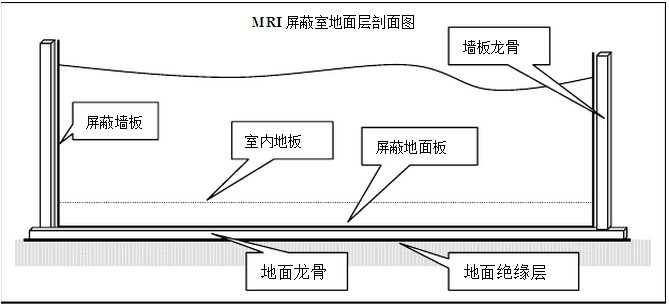

 图例说明：


地面龙骨网格分布密度：800*800

2. 预留波导窗、滤波器、中央空调风口及其它需要穿越屏蔽壳体线缆或设备

的安装孔口。

3 屏蔽壳体与大地都应作绝缘防潮处理，绝缘材料为黑色工业橡胶板厚5mm。

 二、屏蔽门工艺

1、 结构采用铰连转动，插刀式手动式屏蔽门，双点锁紧机构，三层电磁密封簧片，簧片采用铍青铜材料加工成形经真空热处理后达到较好的弹性和耐磨性。屏蔽簧片为可拆卸式每段长198mm ，局部如有损坏易于更换，无需专业人员维修。
2、 插刀式屏蔽门的刀口采用磁导性较好的铁基体经镀铜方式制作，使其固有的铁磁性及镀铜后高导电性能兼顾整个频带的屏蔽效能的要求。
3、 由于簧片和其接触部分（屏蔽门的刀口）均属同性材料，电位差相近，所以在互相接触点上不会产生电腐蚀，确保长时间的屏蔽效能。 六、屏蔽室配电系统   电气设计施工原则
 根据甲方屏蔽室使用要求及国家有关设计标准，充分考虑所设计的屏蔽室内系统的工作性质和任务，以电源供配电的质量、电气装置工作的******性，安全性和技术上的******性、人员工作环境的舒适性为设计原则。

1. 屏蔽室内设备电源采用低泄漏电流的电源滤波器，插入衰减能力与屏蔽室综合效能一致。电源滤波器测试标准符合：MIL-STD-2000

2. 屏蔽室的强电均采用机房专用滤波器引入屏蔽室 ：

电源滤波器型号：PLFz-30A     额定电压250V     工作频率50/60Hz 输入损耗14KHz~10GHz≥100dB，******泄漏电流1.5A   滤波器适应环境温度-25℃至+50℃，相对湿度＜85%。

3. 电源滤波器应集中安装，滤波器前端不能有过流保护装置但可设置过载保护装置。

4. 负荷总用电量及电源进线类别: 室内设备用电， 插座，照明及辅助用电。

5. 室内电缆沟或管线走线，按要求位置配置电源插座，线缆经金属线槽暗敷引至使用点。（按现场环境和用户要求分布）。

6. 为保障各种设备的用电安全，屏蔽室外制作一个电控箱作该机房的电源总控，内设空气开关，熔断器，指示灯，端按钮、接地线柱等。

三、室内装饰  装修设计依据

  国标GB50222-95《建筑内部装修设计防火规范》 
机房楼层及现场实际情况。
 装修主要材料的选择
根据《建筑内部装修设计防火规范》室内装修要求，所选材料材料应为（燃烧性能等级Ａ）或难燃烧材料（燃烧性能等级Ｂ1）
1、 顶：选用吸音矿棉板或石膏板（燃烧性能等级Ａ），其规格为方板或条形板，内衬黑色吸音阻燃纸，该吊顶板不起尘不吸尘拆装方便，为吊顶内的线路及灯具的维修提供了条件。
2、 墙面：室内墙面装饰选用高强度环保型铝塑板，其规格为长条形，条幅1000mm，黑色线缝。
3、 地板：选用******抗静电PVC地板（燃烧性能等级A）。
4、 除主材选择非燃性或难燃性材料外，其它材料尽可能选择难燃性材料，另外，所有的木作隐蔽部分均作防火处理。 5、 装饰后的效果及说明

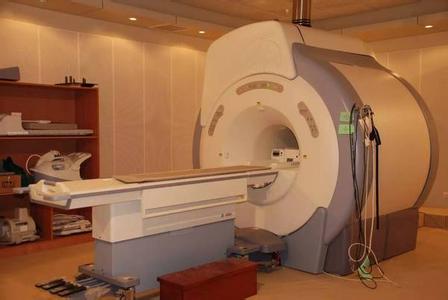

 整体上考虑，屏蔽室内空间的设计应遵循简洁、明快、大方的宗旨，强调实用性，摒弃矫揉的装饰，整个区域采用中性色为基调，屏蔽室吊顶为奶白色吊顶板，墙面铝塑板浅色暗纹，地面为蓝色乱花纹图案。

  室内电器  照明系统

 1、工作区域采用全铝格栅灯具或筒灯照明。

照度在３００勒克斯－６００勒克斯选择。 2、照明控制选用开关箱，跷板开关控制。

四、******质量、安全文明施工措施

 施工质量管理
1、 施工质量符合规范要求。
2、 严格按公司制定的工程质量管理制度实行自检，互检和复检的方法，分项分部交工验收都必须具有主要的质量资料（隐蔽工程验收记录和质量评定等技术资料）。
3、 严格操作规程，按工艺要求施工。修改、变更设计和材料代用应事先向有关部门请示，办理有关签证后方能施工。
4、 对参加施工人员进行质量教育，增强施工管理人员、工人的质量意识，下达班组任务单，同时要有质量、安全指标，做到质、安与经济挂钩，并制定奖罚措施。
5、 工地定期进行质量安全例会和坚持自检制度。
6、 施工过程中，施工员应做好施工日记，班组长做好安装原始记录，技术员作好检查验收记录和整理好有关技术资料并保存完好。  安全生产措施

1、 建立安全生产教育，检查制度，强化安全意识，加强职工的安全技术教育，认真执行国家有关安全规程。

2、 建立施工现场管理制度。

3、 建立机械、电气安全生产管理制度，所有施工、用电设备均需接地保护，手持电动工具要设漏电保护开关，使用前应检查机具是否良好，以防发生意外事故。
4、 建立冶安、防火、防爆制度，加强仓库、设备、材料管理，作好防火防盗措。
